DAL‑D 시리즈 DC 링크 필름 커패시터

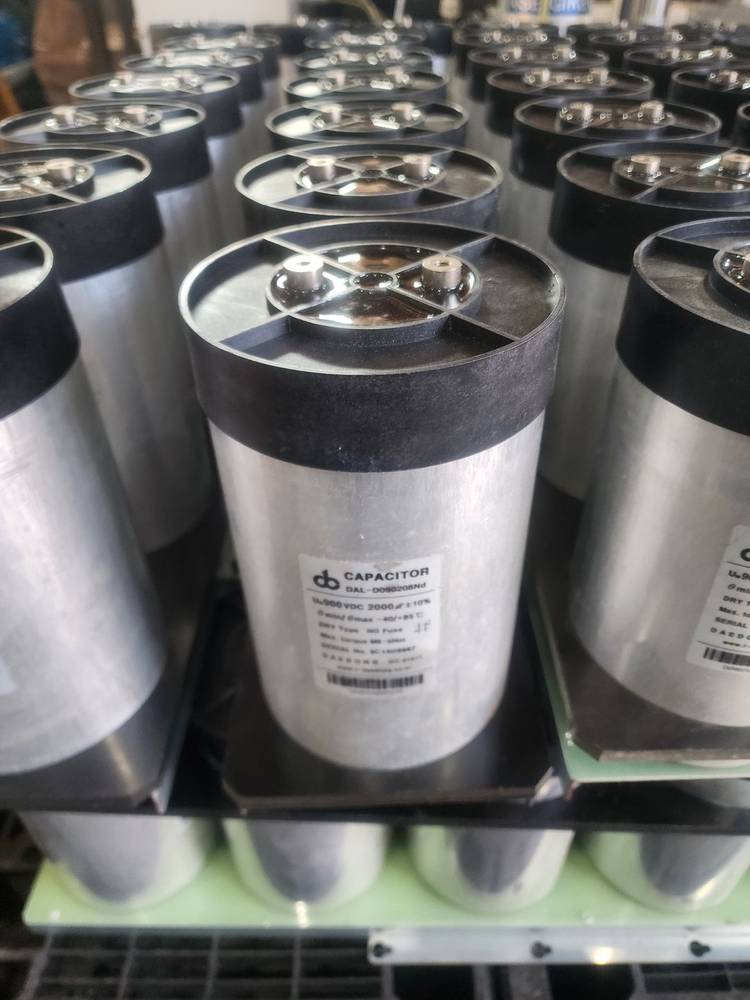

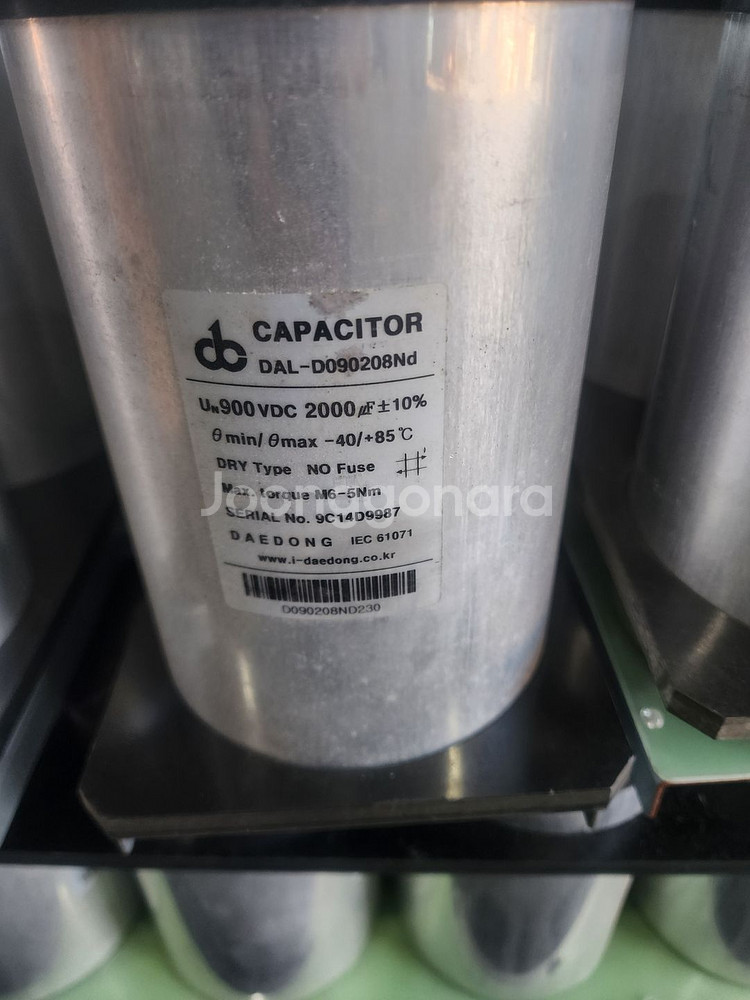

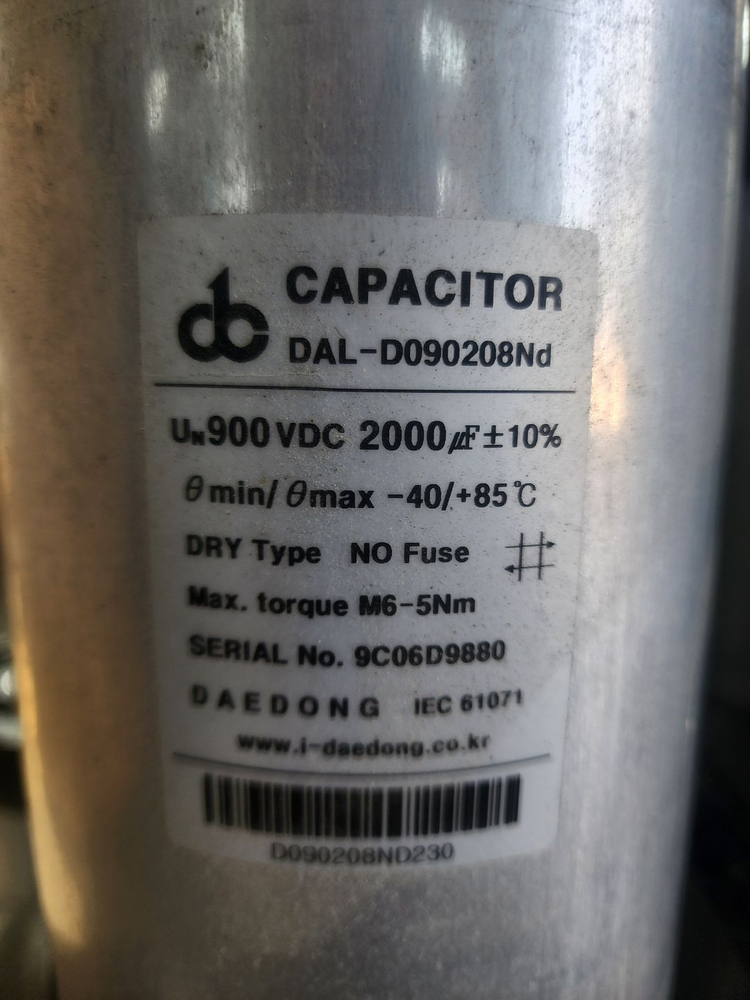

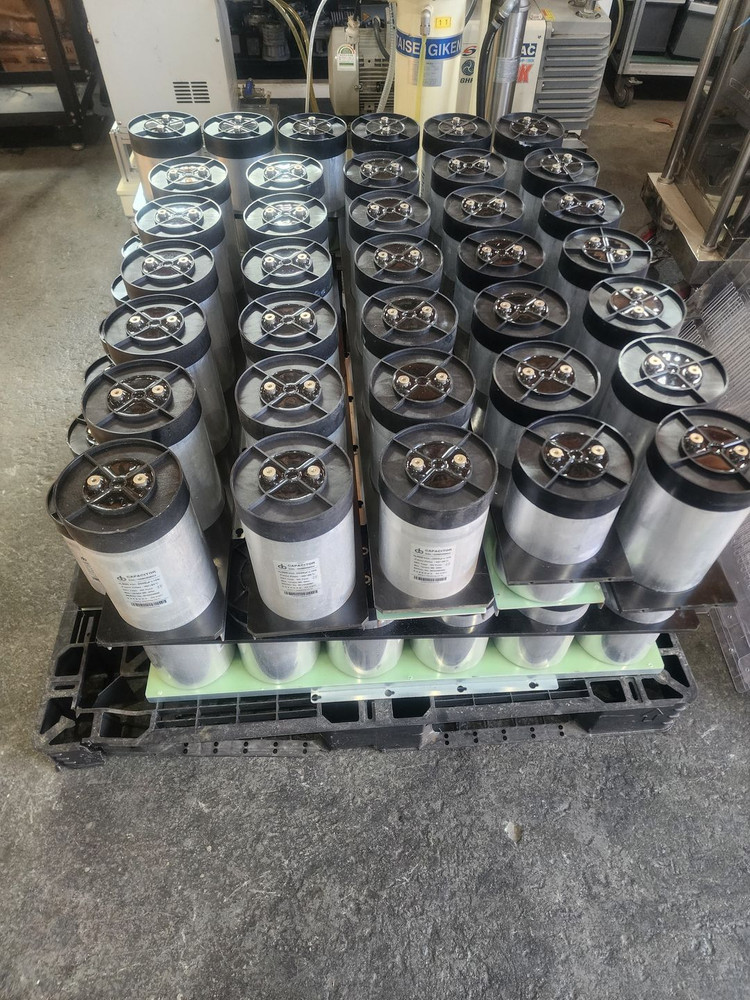

DAL‑D Series DC Link Capacitor, 모델 DAL‑D090208Nd. ​ 정격 전압: 900 VDC, 정전용량 2000 µF, 허용오차 ±10%. 사용 온도 범위: 약 ‑40 ℃ ~ +85 ℃로 표시. 구조: 원통형 알루미늄 케이스, 건식(DRY type), 내부 메탈라이즈드 폴리프로필렌 필름 사용. 특징 대용량: 수천 µF급까지 구현되는 대용량 DC 링크 전용 필름커패시터. ​ 고서지·고리플 대응: 고서지 전압, 높은 리플전류와 피크전류를 견디도록 설계된 메탈라이즈드 필름 사용. ​ 건식 구조: 비유전유(oil-free) 건식 구조로 누유 위험이 없고 유지보수가 용이함. 알루미늄 케이스: 원통형 알루미늄 케이스와 볼트 체결 단자를 사용해 기계적 강도가 높고 설치가 간편함. ​ 장점 수명과 신뢰성: 폴리프로필렌 필름 DC 링크 커패시터는 ESR이 낮고 발열이 적어 장시간 운전에서도 수명이 길다. ​ 고전압·고전류 적용 가능: 900VDC 정격과 높은 리플허용으로 대형 인버터, UPS 등 고전력 장비에 적합하다. ​ 저손실 특성: 낮은 손실계수(tanδ)로 에너지 효율이 높고 시스템 효율 향상에 기여한다. ​ 주요 사용처 DAL‑D 시리즈 전체의 대표 용도는 다음과 같다. ​ 인버터 DC 링크 회로: 태양광·풍력 발전 인버터, 모터 드라이브, 고주파 인버터 등 DC 링크 평활용. ​ ESS·UPS: 에너지저장장치, 무정전전원장치의 충·방전 DC 버스 평활 및 필터용. ​ 일반 고전력 DC 전원: 대형 정류기, 고전압 전원장치, 산업용 전력변환기 교환,환불 불가 착불입니다.
